Ekosystém AQUASPARK · Riadiaci modul
Dostupný modulAQUASPARK Scheduler
Časové riadenie.
Dva nezávislé výstupy.
Súčasť riadenej technológie.
AQUASPARK Scheduler je Wi-Fi časový spínací modul na DIN lištu s dvoma nezávislými výstupmi pre riadenie samostatných okruhov. Plánovač, Časovač, Slučka a Podržanie umožňujú prispôsobiť spínanie požadovanej prevádzke. Nastavenie cez aplikáciu AQUASPARK, autonómne lokálne riadenie aj bez internetu a história stavov výstupov poskytujú ovládanie aj prehľad o spínaní zariadení. Ako súčasť ekosystému AQUASPARK nachádza využitie v bazénových aj ďalších správne navrhnutých technológiách.

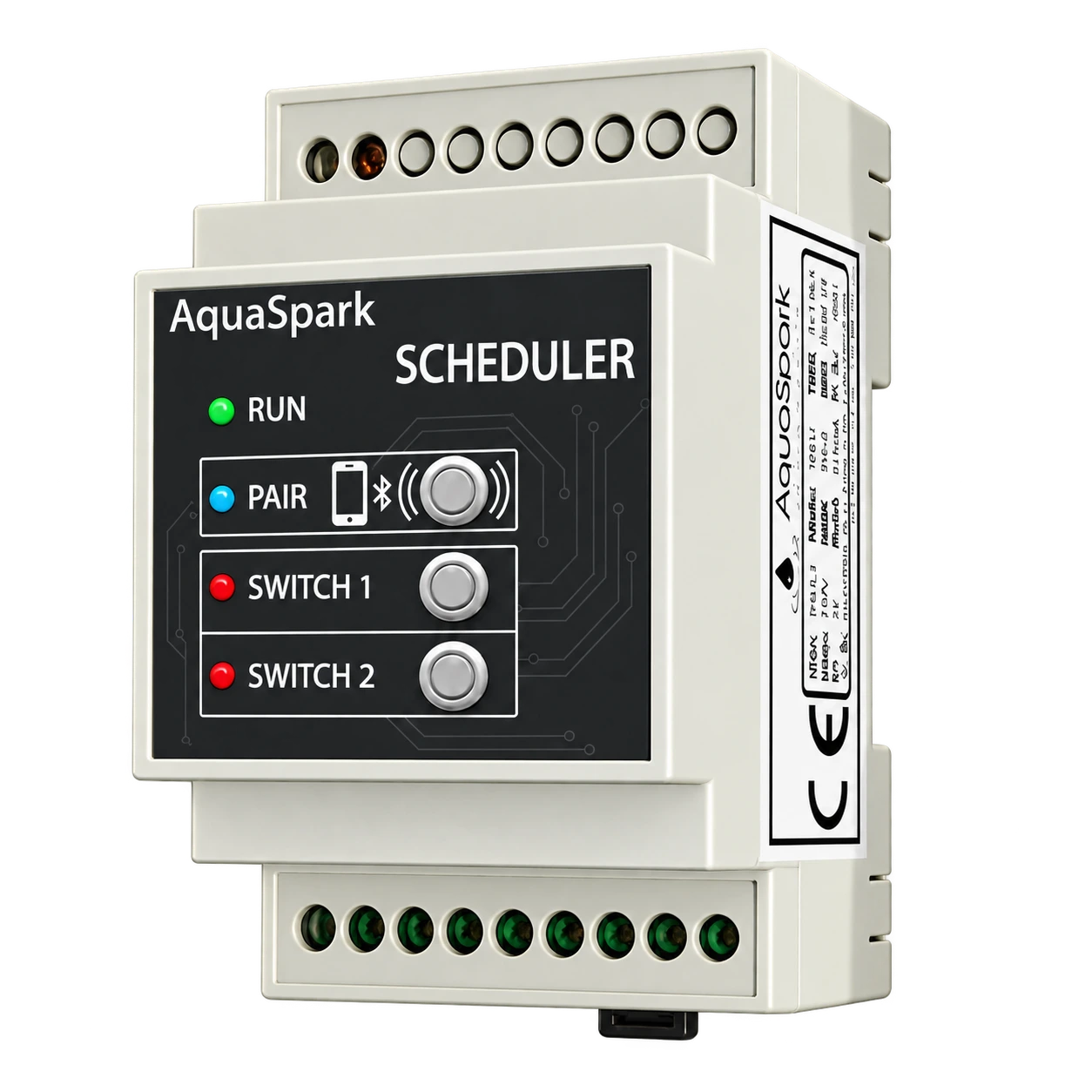

LED indikácia a lokálne ovládanie v Ručnom režime.
Koncept AQUASPARK
Hodnotu vytvára celá technológia.
Scheduler je riadiaci prvok ekosystému AQUASPARK. Zabezpečuje časové spínanie pripojených zariadení. Najväčší prínos vzniká, keď výber zariadení, návrh technológie, riadenie a spôsob prevádzky tvoria jeden premyslený celok.
Technológia schopná dosiahnuť cieľ
Výkon a prevádzkové možnosti zariadení musia zodpovedať požadovanej úlohe. Časový program nenahrádza správny návrh ani dimenzovanie systému.
Spínanie v správnych súvislostiach
Každý výstup má vlastné nastavenia. Zapojenie musí zabezpečiť potrebné ochrany a rešpektovať ovládacie rozhrania aj podmienky prevádzky pripojených zariadení.
Nastavenia a história na jednom mieste
Aplikácia a webové rozhranie AQUASPARK poskytujú ovládanie a prehľad o dostupných prevádzkových údajoch. História stavov a logy pomáhajú vyhodnotiť vykonané spínanie.
Bazény a wellness
Scheduler môže zabezpečiť časový program filtrácie alebo ovládanie ďalšieho vhodného okruhu. Výsledná kvalita bazénovej prevádzky však závisí aj od hydrauliky, reálneho prietoku, dimenzovania filtrácie, údržby a ostatných technologických procesov.
Ďalšie technologické úlohy
Rovnaké časové funkcie možno využiť pre osvetlenie, ventiláciu, zavlažovací ventil či pomocné okruhy. Vhodnosť vždy určuje konkrétna úloha, kompatibilita záťaže a požadované prevádzkové podmienky.
Automatizácia nenahrádza správny návrh. Scheduler vykonáva nastavené príkazy; neposudzuje kvalitu vody, dostatočnosť prietoku ani skutočný výkon pripojenej technológie. Samotná inštalácia modulu preto nezaručuje kvalitu vody, úsporu energie ani komfort celej prevádzky.
Spoločným základom ekosystému AQUASPARK sú riadiace moduly, aplikácia a technická dokumentácia. Výber a kombinácia prvkov vychádzajú z potrieb konkrétneho systému. Rozsah prípadného monitoringu a servisného dohľadu sa dohodne samostatne; kúpa modulu ich automaticky nezahŕňa.
Časové riadenie
Dva výstupy. Vlastné nastavenia pre každý.
Prepínač 1 a Prepínač 2 môžete samostatne pomenovať, ovládať a nastaviť pre odlišné úlohy. Zapnutie jedného relé samo osebe nemení stav druhého.
Udalosť v zvolenom čase
Vykoná príkaz ZAP alebo VYP jednorazovo alebo s opakovaním. Vhodný napríklad na pravidelné zapnutie a vypnutie osvetlenia. Pracuje s jednotlivými udalosťami; priebežne nevynucuje stav počas časového intervalu.
Jednorazová odložená akcia
Po uplynutí odpočítavania vykoná jednu zvolenú akciu ZAP alebo VYP v rámci aktuálneho dňa. Napríklad vypne už zapnutý ventilátor po nastavenej dobe. Sám nevytvára dvojicu zapnutie a následné vypnutie.
Pravidelné opakovanie
Stavový režim opakuje jednu zvolenú akciu. Striedavý režim opakovane strieda ZAP a VYP s vlastnou dobou oboch stavov. Denné časové obmedzenie umožňuje vymedziť čas vykonávania cyklov.
Vypnutie po zapnutí
Pri prechode výstupu z VYP do ZAP spustí odpočítavanie a po nastavenej dobe výstup vypne. Vhodné napríklad na časovo obmedzené svietenie alebo otvorenie ventilu. V Ručnom režime je táto funkcia zastavená.
Dôležité pri kombinovaní: časové funkcie vykonávajú svoje udalosti samostatne. Priame ovládanie v aplikácii ich nezruší a ďalší príkaz môže stav relé zmeniť. Koniec denného rozsahu Slučky sám osebe relé nevypne; následné vypnutie možno zabezpečiť Podržaním podľa pravidiel v manuáli.
Nezávislé výstupy neznamenajú koordinovanú sekvenciu. Scheduler nemá vzájomné blokovanie relé ani automatickú nadväznosť medzi nimi. Potrebné blokovania a podmienky bezpečnej prevádzky musí zabezpečiť návrh a zapojenie technológie.
AQUASPARK platforma
Ovládanie, história a prehľad o spínaní.
Ovládanie a nastavenia
Stav pripojenia, ovládanie oboch Prepínačov, vlastné názvy výstupov a nastavenie časových funkcií.
História stavov
Časové grafy stavov oboch výstupov a Ručného režimu. Zobrazujú spínanie ZAP/VYP; nejde o meranie spotreby elektriny.
Záznam udalostí
Zaznamenané zmeny stavov s dátumom, časom a zdrojom udalosti pomáhajú dohľadať, kedy a ktorou funkciou bol výstup prepnutý. Rozsah ovládania závisí od oprávnení účtu.
Autonómna lokálna prevádzka
Pri výpadku Wi-Fi alebo internetu uložené časové funkcie pokračujú, pokiaľ je modul napájaný. Vzdialené ovládanie a priebežný online prenos údajov sú nedostupné; za obdobie bez spojenia vznikne medzera v histórii dát.
Lokálny Ručný režim
Umožňuje ovládať oba výstupy fyzickými tlačidlami a zastaví všetky časové funkcie. Priame ovládanie v aplikácii je odlišné. Po ukončení Ručného režimu sa obnoví časové riadenie podľa pravidiel v manuáli.
Po obnovení napájania: pre každý výstup možno zvoliť Zapnuté, Vypnuté alebo Posledný stav. Časové funkcie sa spustia nanovo. RTC so záložnou batériou udržiava čas; nezálohuje napájanie modulu ani relé.
Použitie v praxi
Časové riadenie podľa potrieb technológie.
Bazény a wellness sú jednou z hlavných oblastí využitia v koncepte AQUASPARK. Ďalšie príklady ukazujú použitie rovnakých funkcií mimo bazénového sveta. Každé zapojenie vyžaduje posúdenie celého systému.
Časový program filtrácie
Úloha: ovládanie filtračného čerpadla cez vhodné elektrické rozhranie alebo externý spínací prvok.
Príklad: samostatné udalosti ZAP a VYP podľa navrhnutého prevádzkového programu.
Dobu filtrácie treba určiť podľa reálneho prietoku, objemu vody, zaťaženia a potrieb technológie. Scheduler ju sám nevyhodnocuje.
Ovládanie vhodného ventilu
Úloha: časové ovládanie kompatibilného ventilu, napríklad vhodného Besgo ventilu pre prepieranie.
Príklad: druhý výstup vykoná nastavený príkaz nezávisle od programu prvého výstupu.
Scheduler sám nevytvára sekvenciu prepierania. Potrebné vypnutie motora, blokovania a podmienky pohybu ventilu musí zabezpečiť technológia.
Pravidelné alebo krátkodobé svietenie
Úloha: ovládanie kompatibilného svetelného okruhu.
Príklad: večerné zapnutie a vypnutie cez Plánovač alebo automatické vypnutie po zapnutí cez Podržanie.
Pri LED zdrojoch treba posúdiť aj nábehové prúdy a vhodnosť spínacieho prvku.
Časovo riadený ventilátor
Úloha: pravidelné spínanie ventilátora alebo odložené vypnutie.
Príklad: Striedavá Slučka opakuje zapnutie a prestávku podľa zvolených časov.
Riadenie je časové; v tomto použití Scheduler nemeria teplotu, vlhkosť ani kvalitu vzduchu.
Časové otvorenie ventilu
Úloha: ovládanie kompatibilného zavlažovacieho ventilu.
Príklad: Plánovač vyšle ZAP a Podržanie zabezpečí vypnutie po nastavenej dobe.
Napájanie ventilu, prietok a hydrauliku treba navrhnúť samostatne. Časový program nevyhodnocuje pôdnu vlhkosť ani zrážky.
Dve samostatné prevádzkové úlohy
Úloha: časové ovládanie dvoch elektricky kompatibilných zariadení.
Príklad: jeden výstup ovláda osvetlenie a druhý ventiláciu, každý podľa vlastných nastavení.
Vhodné tam, kde postačuje časové spínanie a nie je potrebná automatická väzba medzi výstupmi.
Pre domácich tvorcov riešení
Pripravte si popis zariadení a toho, kedy sa majú zapnúť a vypnúť. Používateľské nastavenia spravujete v aplikácii; montáž a elektrické zapojenie zverte odborne spôsobilej osobe.
Pre projektantov a montážne firmy
Posúďte záťaž, ovládacie rozhrania, súbeh časových funkcií, stav po obnovení napájania a potrebné blokovania. Pri bazénoch overte aj hydraulické súvislosti a podmienky filtrácie či prepierania.
Hranice použitia: príklady nie sú potvrdením kompatibility s každým zariadením. Bezpečnostné ochrany technológie musia zostať zachované. Limit 10 A / 250 V AC platí pre odporovú záťaž; pre motory, indukčné a iné nevhodné záťaže treba zvoliť vhodný externý spínací prvok alebo stýkač. Modul IP20 patrí do vhodného rozvádzača.
Hardvér
Technické parametre
| Napájanie | 230 V AC / 50 Hz |
|---|---|
| Odporúčané istenie | 2 A – B |
| Výstupy | 2× nezávislé relé – SWITCH1 / SWITCH2 |
| Maximálny spínaný prúd | 10 A / 250 V AC, odporová záťaž, cos φ = 1 |
| Wi-Fi | 802.11 b/g/n, 2,4 GHz, max. 20 dBm |
| Bluetooth | Bluetooth LE, max. 10 dBm |
| Časový modul | RTC so záložnou batériou |
| Prevádzková teplota | −10 °C až +50 °C |
| Skladovacia teplota | −20 °C až +85 °C |
| Vlhkosť pri skladovaní | max. 85 % RH |
| Krytie | IP20 |
| Montáž | DIN lišta 35 mm |
| Šírka | 3 modulové pozície |
| Rozmery | 54 × 90 × 58 mm |
| Hmotnosť | 140 g bez obalu |
| Svorky | Skrutkové, pre plochý skrutkovač |
| Prierez lankového vodiča | 0,2–1,5 mm² |
| Uťahovací moment | 0,5 Nm |
| Plánovač / Časovač | Max. 5 záznamov každej funkcie |
Obsah balenia
- 1× modul AQUASPARK Scheduler na DIN lištu.
- 1× stručný návod na inštaláciu a spárovanie.
Pripojenie a prevádzka
Online komunikácia využíva Wi-Fi 2,4 GHz. Pri párovaní sa používa Bluetooth smartfónu a aplikácia AQUASPARK. Zmena Wi-Fi zachová nastavenia; výrobný reset konfiguráciu vymaže.
Hardvérový Watchdog pri zablokovaní mikrokontroléra vykoná automatický reštart do 20 sekúnd.
Dokumentácia a podpora
Od návrhu po nastavenie zariadenia.
Produktový list predstavuje možnosti a súvislosti použitia. Presné správanie časových funkcií, ich kombinovanie, zapojenie, bezpečnostné požiadavky a postup uvedenia do prevádzky nájdete v používateľskom a inštalačnom manuáli.
Viac o platforme: Aplikácia AQUASPARK .
