AQUASPARK Therm

Riadenie teploty.
Dva výstupy v súvislostiach.
Súčasť riadenej technológie.

AQUASPARK Therm je riadiaci modul na DIN lištu pre reguláciu kúrenia alebo chladenia podľa jednej meranej teploty. Druhý reléový výstup umožňuje ovládať nadväzujúce zariadenie samostatne alebo v spojení s termostatom. Aplikácia AQUASPARK, týždenné rozvrhy, autonómne lokálne riadenie aj bez internetu a história prevádzkových údajov prepájajú reguláciu s prehľadom o prevádzke.

Riadiaci modul AQUASPARK Therm na DIN lištu s červeným panelom, LED indikáciou a tlačidlami PAIR, HEAT a SWITCH2
HEAT: termostat · SWITCH2: Prepínač
LED indikácia a lokálne ovládanie na čelnom paneli.
MontážDIN 35 mm · 3 moduly
Napájanie230 V AC / 50 Hz
Výstupy2× relé
RozhranieAQUASPARK App + Web

Koncept AQUASPARK

Hodnotu vytvára celá technológia.

Therm je riadiaci prvok ekosystému AQUASPARK. Jeho úloha je konkrétna: merať teplotu, vyhodnocovať nastavené podmienky a riadiť pripojené zariadenia. Najväčší prínos vzniká, keď návrh technológie, riadenie a spôsob prevádzky tvoria jeden premyslený celok.

01 / NÁVRH

Technológia schopná dosiahnuť cieľ

Výkon zariadení, prietoky, usporiadanie okruhov a umiestnenie snímača musia zodpovedať požadovanej prevádzke. Automatizácia nenahrádza správne dimenzovanie.

02 / INTEGRÁCIA

Riadenie v správnych súvislostiach

Therm zabezpečuje teplotnú reguláciu a riadenie druhého výstupu. Zapojenie a nastavenia musia rešpektovať ovládacie rozhrania, prevádzkové limity a bezpečnostné ochrany pripojených zariadení.

03 / PREVÁDZKA

Nastavenia a údaje na jednom mieste

Aplikácia a webové rozhranie AQUASPARK umožňujú zariadenie nastavovať a sledovať dostupné prevádzkové údaje. História pomáha vyhodnotiť správanie technológie a upravovať nastavenia podľa reálnej prevádzky.

Bazény a wellness ako konkrétne využitie

Pri riadení ohrevu bazénovej vody treba zosúladiť hydrauliku, reálny prietok, výkon čerpadla, dimenzovanie filtrácie a zdroja tepla, cirkuláciu vody a umiestnenie snímača. Therm môže koordinovať požiadavku na ohrev s cirkuláciou; výsledok však závisí od schopností celého systému.

Rovnaký princíp aj v ďalších sektoroch

Teplotná regulácia s nadväzujúcim výstupom má využitie aj vo vykurovacích a chladiacich okruhoch, pri teplotne riadenom vetraní či v pomocných nádržiach. Vždy rozhoduje konkrétna technologická úloha a kompatibilita zariadení.

Čo dokáže výrobok a čo musí zabezpečiť technológia: Therm riadi svoje výstupy podľa nastavených podmienok. Nemôže odstrániť nedostatky hydrauliky, poddimenzovanú filtráciu alebo zdroj tepla ani nevhodné umiestnenie snímača. Samotná inštalácia modulu preto nezaručuje požadovanú teplotu, kvalitu vody, úsporu energie ani komfort celej prevádzky.

Spoločným základom ekosystému AQUASPARK sú riadiace moduly, aplikácia a technická dokumentácia. Výber a kombinácia prvkov vychádzajú z potrieb konkrétneho systému. Rozsah prípadného monitoringu a servisného dohľadu sa dohodne samostatne; kúpa modulu ich automaticky nezahŕňa.

Regulácia a automatizácia

Dva výstupy. Dve úlohy v technológii.

Therm priebežne vyhodnocuje meranú teplotu a riadi výstup HEAT podľa nastavených regulačných hraníc. Druhý výstup SWITCH2 môže pracovať samostatne alebo v nadväznosti na termostat.

01 / HEAT

Kúrenie a chladenie

Voľba regulačného režimu, požadovanej teploty a samostatnej hornej a dolnej hysterézie. Kalibrácia umožňuje korigovať údaj snímača. Pri zistenej poruche snímača sa termostat vypne.

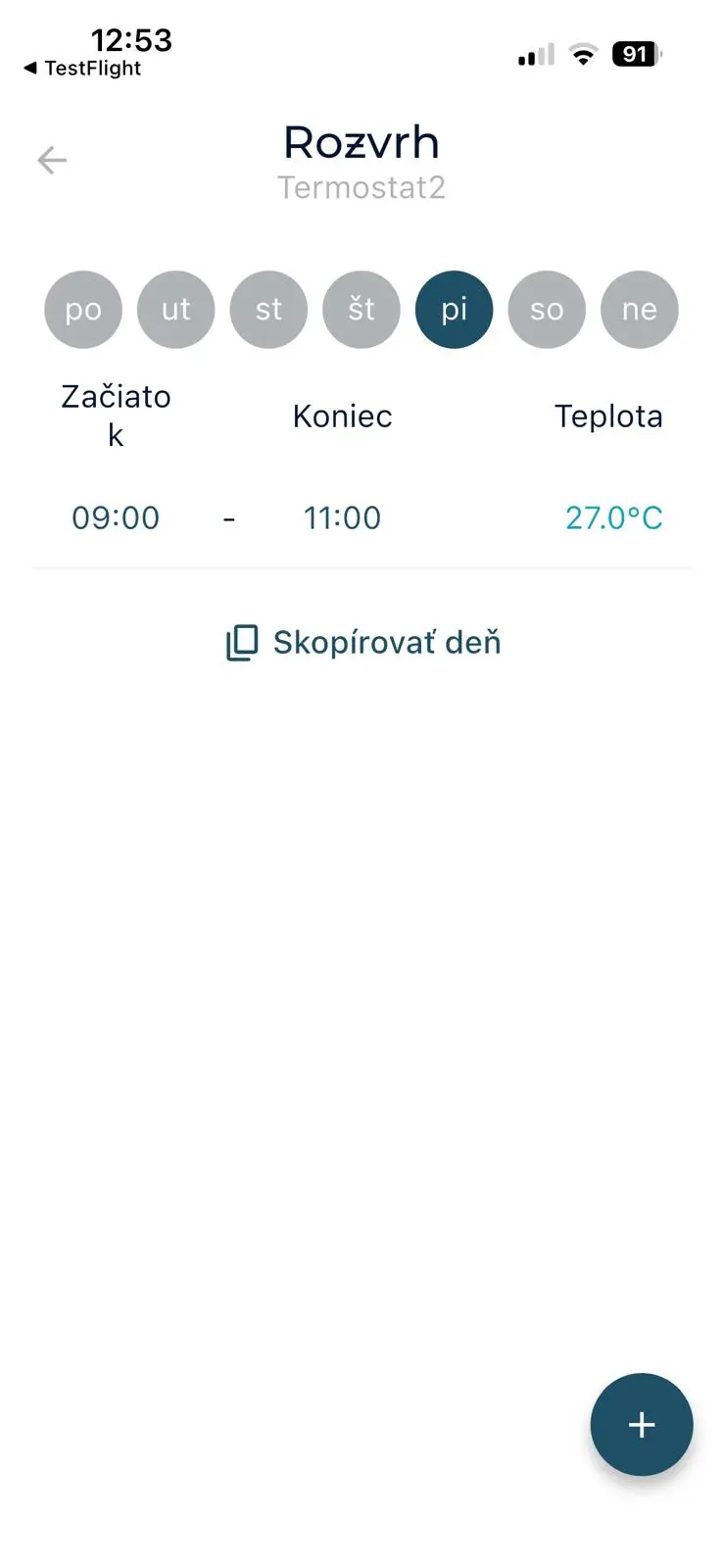

02 / ROZVRH

Teplota podľa času

Týždenný rozvrh s maximálne tromi časovými obdobiami denne a vlastnou teplotou pre každé obdobie. Denné nastavenie možno kopírovať. Mimo aktívneho obdobia termostat nevytvára požiadavku.

03 / SWITCH2

Samostatný programovateľný výstup

Prepínač môže pracovať úplne nezávisle od termostatu. Ponúka priame ovládanie, Plánovač, Časovač, Slučku a Podržanie – funkcie zodpovedajúce jednému výstupu modulu AQUASPARK Scheduler. Ak používateľ aktivuje funkciu „Prepojiť Prepínač s termostatom“, SWITCH2 sa dočasne stáva súčasťou regulačnej sekvencie Thermu.

Povolený teplotný rozsah nastavuje majiteľ zariadenia. Používatelia so zdieľaným prístupom rozsah vidia, ale nemôžu ho meniť. Kalibráciu snímača môže meniť majiteľ aj zdieľaný používateľ. Rozsah treba nastaviť podľa limitov pripojenej technológie.

Nezávislé výstupy

HEAT → regulácia podľa teploty
SWITCH2 → vlastné časové a funkčné riadenie

HEAT pracuje ako termostat a SWITCH2 ako samostatný programovateľný Prepínač. Medzi výstupmi nie je regulačná väzba.

Prepojené výstupy

Termostat → SWITCH2 → 1 min → kontrola teploty → HEAT

Po aktivovaní prepojenia sa SWITCH2 zapojí do regulačnej sekvencie termostatu. Tento spôsob je vhodný napríklad tam, kde má požiadavke na ohrev predchádzať spustenie cirkulácie.

Logika výstupov

Najskôr cirkulácia. Potom požiadavka na ohrev.

Ak je SWITCH2 prepojený s termostatom, Therm koordinuje oba výstupy tak, aby sa pred zopnutím HEAT najskôr spustil nadväzujúci okruh.

Vznik požiadavky

Pri vzniku požiadavky sa najskôr aktivuje SWITCH2. Po jednej minúte Therm znovu vyhodnotí teplotu. Ak požiadavka stále trvá, aktivuje HEAT.

POŽIADAVKA → SWITCH2 ON → 1 MIN → KONTROLA TEPLOTY → HEAT ON

Dosiahnutie teploty

Po dosiahnutí požadovanej teploty sa najskôr vypne HEAT. SWITCH2 zostáva aktívny ešte jednu minútu. Po dobehu obnoví stav podľa poslednej platnej udalosti svojho Plánovača; ak taká udalosť neexistuje, vypne sa. Následne pokračuje podľa ostatných nastavených časových funkcií.

TEPLOTA DOSIAHNUTÁ → HEAT OFF → SWITCH2 +1 MIN → OBNOVENIE VLASTNÉHO RIADENIA

Ak prepojenie nie je aktivované, SWITCH2 pracuje nezávisle ako samostatný programovateľný výstup.
Časový predstih nie je potvrdením prietoku. Spustenie čerpadla samo osebe nezaručuje dostatočnú cirkuláciu. Potrebné ochrany zdroja tepla a podmienky bezpečnej prevádzky musí zabezpečiť návrh a zapojenie technológie.

AQUASPARK platforma

Riadenie, história a prevádzkové dáta.

Therm je súčasťou platformy AQUASPARK. Nastavenia a ovládanie sú dostupné v aplikácii, pričom webové rozhranie umožňuje podrobnejšie sledovať správanie zariadenia v čase.

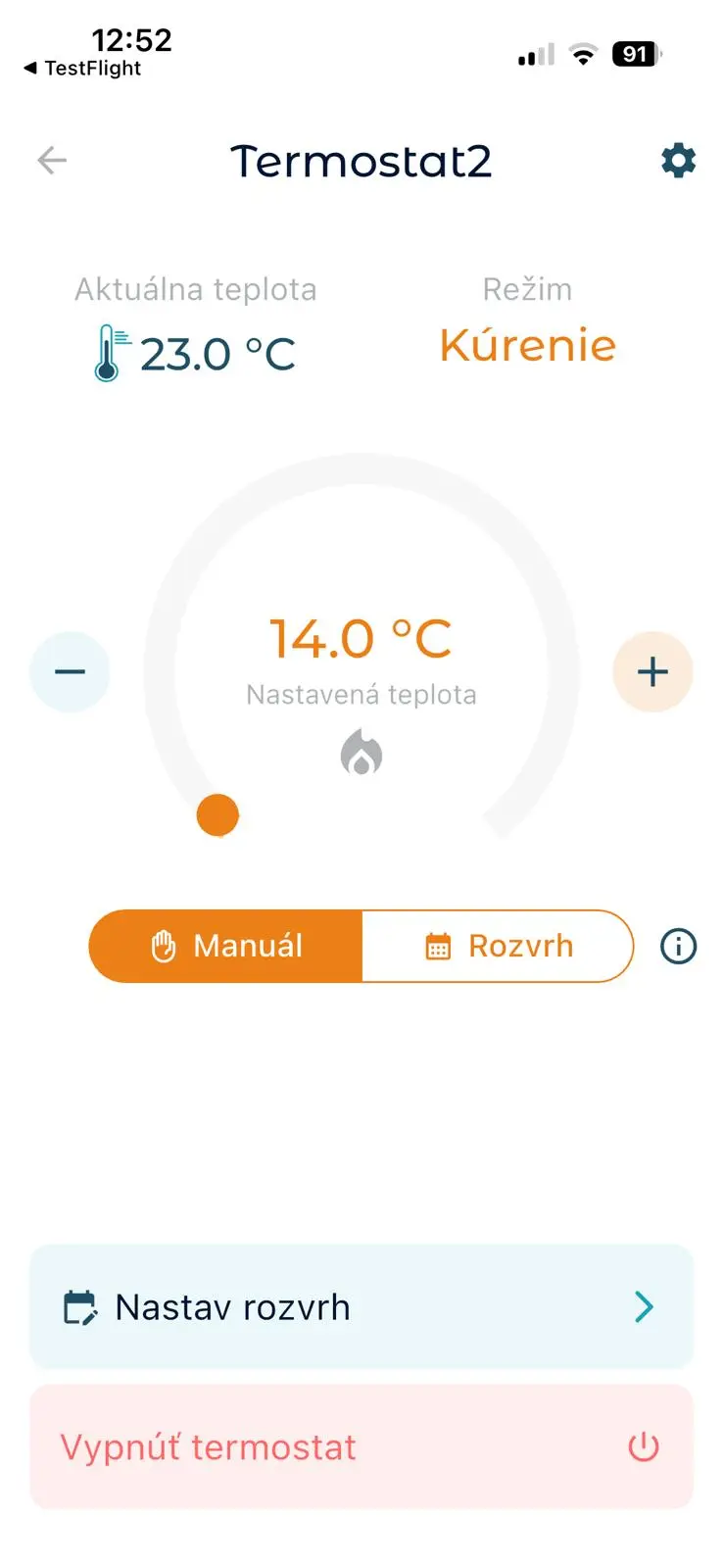

APP

Ovládanie

Aktuálna a požadovaná teplota, režim Manuál alebo Rozvrh, nastavenia termostatu a ovládanie Prepínača.

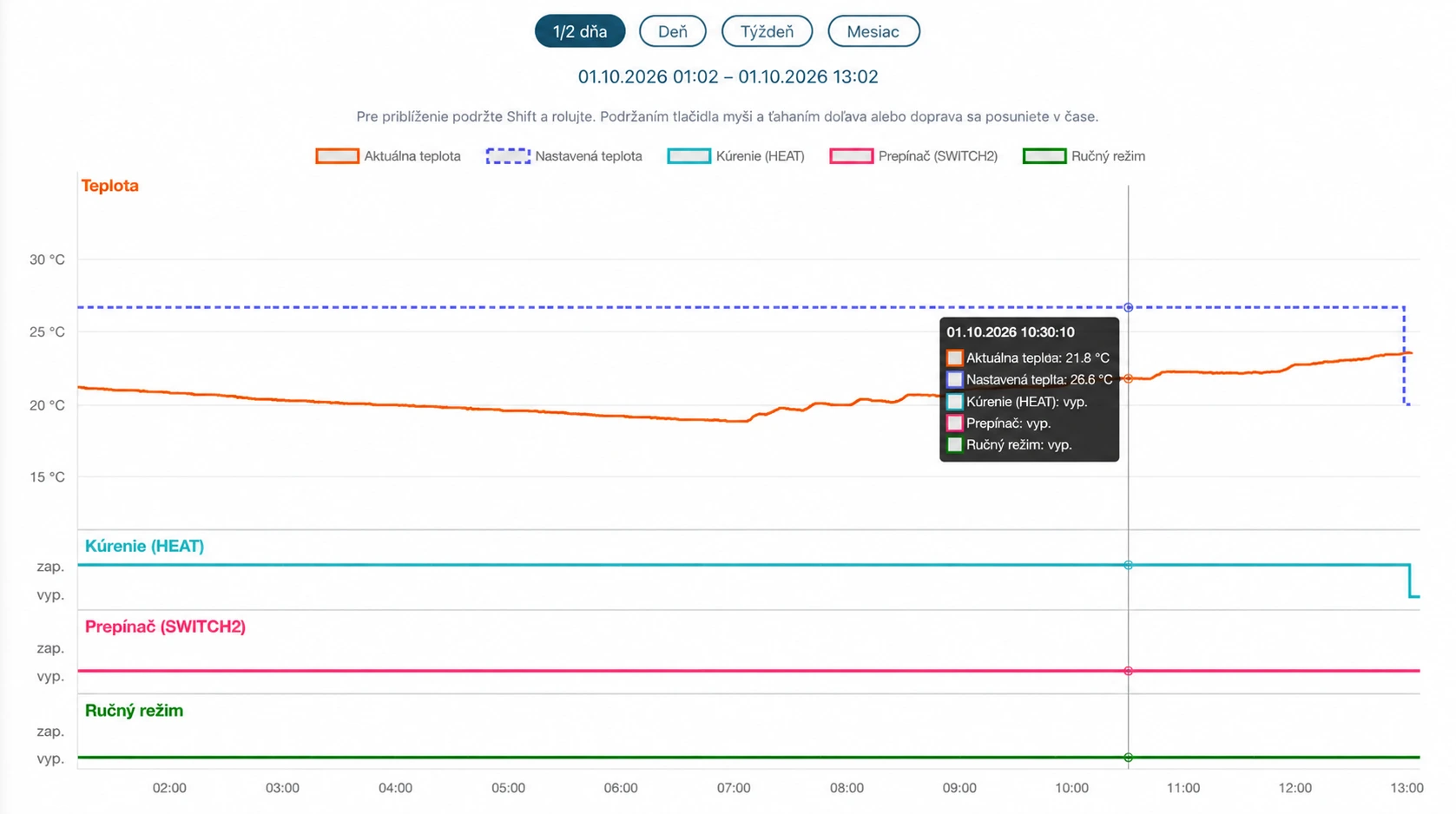

WEB

Grafy a história

Vývoj aktuálnej a nastavenej teploty, stav vykurovania, Prepínača, Ručného režimu a ďalších dostupných údajov.

LOG

Záznam udalostí

Zmeny nastavení a prevádzkové udalosti sú dostupné v histórii zariadenia podľa rozsahu používateľského oprávnenia.

Časové pásmo a zdieľanie: Časové programy sa riadia miestnym časom zariadenia vrátane automatického prechodu na letný a zimný čas. Majiteľ môže zariadenie zdieľať ďalšiemu účtu AQUASPARK a prístup následne odobrať. Podrobné oprávnenia opisuje manuál.

Lokálny Ručný režim zariadenia: umožňuje ovládať oba výstupy tlačidlami priamo na module a je nadradený automatickému riadeniu. Je odlišný od režimu Manuál v aplikácii, ktorý naďalej reguluje podľa nastavenej teploty. Postup aktivácie a ukončenia opisuje manuál.

Autonómne riadenie aj pri výpadku spojenia. Pri strate Wi-Fi alebo internetu Therm pokračuje v lokálnej regulácii podľa uložených nastavení. Vzdialené ovládanie a online prenos údajov sú počas výpadku nedostupné.

Použitie v praxi

Jeden modul. Viac typov technologických úloh.

Bazény a wellness sú jednou z hlavných oblastí využitia v koncepte AQUASPARK. Rovnaké regulačné funkcie možno použiť aj v ďalších technológiách. Nasledujúce príklady ukazujú úlohu Thermu; vhodnosť zapojenia treba posúdiť podľa celého systému, elektrickej záťaže a požadovanej regulačnej logiky.

BAZÉN A WELLNESS

Ohrev bazénovej vody

Čo meria: teplotu bazénovej vody.

Čo riadi: požiadavku na ohrev podľa nastavenej teploty.

Praktický príklad: pri požiadavke sa najskôr spustí cirkulácia cez SWITCH2 a až po vyhodnotení teploty HEAT aktivuje zdroj tepla.

Pre elektrický ohrev, výmenník alebo tepelné čerpadlo, ak je jeho ovládacie rozhranie s Thermom kompatibilné.

VYKUROVACIE OKRUHY

Riadenie teploty vykurovacieho okruhu

Čo meria: teplotu vody alebo vhodného technologického bodu.

Čo riadi: zdroj tepla alebo nadväzujúci okruh.

Praktický príklad: Therm udržiava nastavenú teplotu a podľa potreby aktivuje vykurovanie.

Pre jednoduché jednozónové aplikácie s jednou meranou teplotou.

CHLADENIE

Regulácia chladiaceho okruhu

Čo meria: teplotu v sledovanom bode.

Čo riadi: požiadavku na chladenie.

Praktický príklad: po prekročení nastavenej hranice Therm aktivuje chladiaci okruh a vypne ho po návrate do požadovaného rozsahu.

Pre aplikácie, kde postačuje regulácia podľa jednej teploty a hysterézie.

VETRANIE

Teplotne riadený ventilátor

Čo meria: teplotu vzduchu alebo technologického priestoru.

Čo riadi: ventilátor alebo vhodný spínací prvok.

Praktický príklad: pri prekročení nastavenej teploty sa ventilátor zapne a po ochladení vypne.

Keď má ventilátor reagovať na teplotu. Účinok vetrania závisí aj od vonkajších podmienok; Therm v tomto príklade neriadi vlhkosť.

DOMÁCE PROJEKTY AJ TECHNOLÓGIE

Udržiavanie teploty v nádrži

Čo meria: teplotu kvapaliny cez vhodne osadený snímač.

Čo riadi: požiadavku na ohrev alebo chladenie podľa zvoleného režimu.

Praktický príklad: pomocná vodná nádrž alebo vodný kúpeľ má udržiavať nastavenú teplotu. Horná a dolná hysterézia určujú hranice spínania.

Pre jednoduchú reguláciu jednej meranej teploty. Kompatibilitu snímača s médiom a spôsob premiešavania treba posúdiť podľa aplikácie.

DOMÁCNOSTI AJ PROFESIONÁLI

Termostat + nezávislý Prepínač

Čo meria: teplotu vody pre hlavný vykurovací okruh.

Čo riadi: HEAT podľa nameranej a požadovanej teploty. SWITCH2 pracuje samostatne podľa vlastného nastavenia, bez prepojenia s termostatom.

Praktický príklad: HEAT udržiava teplotu vody na nastavenej hodnote. SWITCH2 súčasne a nezávisle ovláda cirkulačné čerpadlo, osvetlenie alebo iný vhodný okruh. Môže mať napríklad nastavený Plánovač na prevádzku 06:00–08:00 a 18:00–21:00, bez ohľadu na aktuálnu požiadavku termostatu.

Keď potrebujete jednu teplotnú reguláciu a zároveň druhú nezávislú spínanú funkciu. SWITCH2 nie je druhý termostat – je samostatný programovateľný reléový výstup.

Rýchla kontrola vhodnosti: potrebujete reguláciu podľa jednej meranej teploty, režim Kúrenie alebo Chladenie a najviac dva reléové výstupy? Therm môže byť vhodným riešením. Ak potrebujete porovnávať dva snímače, riadiť vlhkosť alebo vykurovať viac nezávislých teplotných zón, treba zvoliť iné riešenie.

Pre domácich tvorcov riešení

Pripravte si jednoduchý popis: kde chcete merať teplotu, čo sa má zapnúť a pri akých podmienkach. S nastavením rozvrhu a cieľovej teploty pracujete v aplikácii; montáž a zapojenie v rozvádzači zverte odborne spôsobilej osobe.

Pre projektantov a montážne firmy

Posúďte typ záťaže, rozhranie ovládaného zariadenia, umiestnenie a odozvu snímača, povolené teplotné limity a požadovanú nadväznosť okruhov. Pri prepojení výstupov zohľadnite pevný jednominútový predstih a dobeh.

Hranice použitia: uvedené príklady sú možnosti zapojenia, nie potvrdenie kompatibility s každým zariadením. Therm zabezpečuje prevádzkovú reguláciu; bezpečnostné ochrany pripojenej technológie musia zostať zachované. Limit relé 10 A / 250 V AC platí pre odporovú záťaž. Pri vyššom výkone alebo nevhodnom charaktere záťaže treba externý spínací prvok alebo stýkač. Modul IP20 patrí do vhodného rozvádzača.

Hardvér

Technické parametre

Napájanie230 V AC / 50 Hz
Odporúčané istenie2 A – B
Výstupy2× relé – HEAT / SWITCH2
Max. spínaný prúd10 A / 250 V AC, odporová záťaž, cos φ = 1
Teplotný snímačVodotesný NTC 10kΩ B3950
Rozsah merania−10 °C až +100 °C
Presnosť±0,5 °C v rozsahu −10 °C až +85 °C
Wi-Fi802.11 b/g/n, 2,4 GHz, max. 20 dBm
BluetoothBluetooth LE, max. 10 dBm
Časový modulIntegrovaný RTC so záložnou batériou
Prevádzková teplota prostredia−10 °C až +50 °C
Skladovacia teplota−20 °C až +85 °C
Relatívna vlhkosť pri skladovanímax. 85 % RH
Stupeň krytiaIP20
MontážDIN lišta 35 mm
Šírka3 modulové pozície
Rozmery54 × 90 × 58 mm
Hmotnosť zariadenia140 g bez snímača a obalu
Pripojovacie svorkySkrutkové, pre plochý skrutkovač
Prierez lankového vodiča0,2–1,5 mm²
Uťahovací moment svoriek0,5 Nm

Obsah balenia

  • 1× modul AQUASPARK Therm na DIN lištu.
  • 1× vodotesný teplotný snímač NTC 10 kΩ, dĺžka 3 m.
  • 1× stručný návod na inštaláciu a spárovanie.

Pripojenie a uvedenie do prevádzky

Online komunikácia používa Wi-Fi 2,4 GHz. Pri prvom párovaní sa využíva Bluetooth smartfónu a aplikácia AQUASPARK. Pri zmene Wi-Fi alebo opätovnom párovaní zostávajú nastavenia zachované iba pri rovnakom majiteľovi zariadenia. Pri spárovaní novým majiteľom sa pôvodné nastavenia vymažú. Výrobný reset vymaže konfiguráciu zariadenia.

Hardvérový Watchdog pri zablokovaní mikrokontroléra vykoná automatický reštart do 20 sekúnd.

Dokumentácia a podpora

Od návrhu po nastavenie zariadenia.

Tento produktový list predstavuje možnosti využitia a zaradenie Thermu do technológie. Nenahrádza používateľský a inštalačný manuál, ktorý opisuje presnú logiku funkcií, zapojenie, bezpečnostné požiadavky, LED indikáciu, nastavenia a riešenie problémov.
